کابل های کنسانتریک

توضیحات محصول:

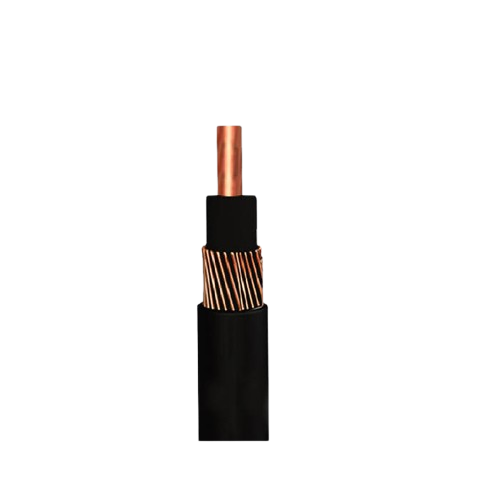

کابل‌های کنسانتریک (Concentric) نوعی کابل قدرت و توزیع هستند که به‌منظور افزایش ایمنی، دوام الکتریکی و کاهش خطرات ناشی از اتصال کوتاه طراحی شده‌اند. ساختار اصلی این کابل‌ها شامل یک هادی مرکزی (معمولاً مسی یا آلومینیومی) برای انتقال جریان اصلی و یک لایه هادی هم‌محور (Concentric Conductor) در اطراف آن است که از رشته‌های سیم مسی یا آلومینیومی به‌صورت مارپیچی تشکیل شده و به‌عنوان نول یا سیم ارت عمل می‌کند. در این کابل‌ها، عایق اصلی از جنس PVC یا XLPE است که مقاومت بالایی در برابر حرارت، رطوبت، سایش و مواد شیمیایی دارد. پس از عایق، لایه هادی کنسانتریک به‌عنوان مسیر بازگشت جریان یا حفاظ الکتریکی قرار می‌گیرد و در نهایت با روکش خارجی PVC یا PE پوشانده می‌شود. کابل‌های کنسانتریک طبق استانداردهای بین‌المللی IEC 60502-1، BS 7870، NFC 33-226 و استاندارد ملی ایران ISIRI 607 تولید می‌شوند و در رده ولتاژی 0.6/1 کیلوولت مورد استفاده قرار می‌گیرند. ویژگی بارز این کابل‌ها، پایداری الکتریکی بالا، کاهش خطرات الکتریکی، جلوگیری از تداخلات الکترومغناطیسی و افزایش ایمنی شبکه است. به همین دلیل در پروژه‌های توزیع برق و سیستم‌های حفاظتی بسیار مورد توجه قرار گرفته‌اند.

کاربرد رایج:

• شبکه‌های توزیع برق شهری و صنعتی با نیاز به ایمنی بالا.
• کابل‌های انشعاب برق مشترکین (Service Cables).
• استفاده در پست‌های برق و تابلوهای توزیع برای نول و ارت مشترک.
• سیستم‌های زمین حفاظتی (Earthing Systems) و اتصال به چاه ارت.
• مکان‌هایی که نیاز به حفاظت در برابر نویز الکترومغناطیسی یا تداخل جریان دارند.

نکات ایمنی:

• انتخاب سطح مقطع باید با توجه به مقدار جریان عبوری و طول مسیر کابل انجام شود.
• هنگام نصب، از خم‌کردن بیش از حد کابل یا اعمال کشش زیاد روی هادی‌ها خودداری شود.
• اتصال بین هادی مرکزی و هادی کنسانتریک باید طبق استاندارد ارت و نول مجزا انجام گیرد.
• کابل باید در برابر ضربه مکانیکی، اشیای تیز و مواد خورنده محافظت شود.
• در مسیرهای دفنی، استفاده از نوار هشداردهنده و خاک نرم پوششی توصیه می‌شود.
